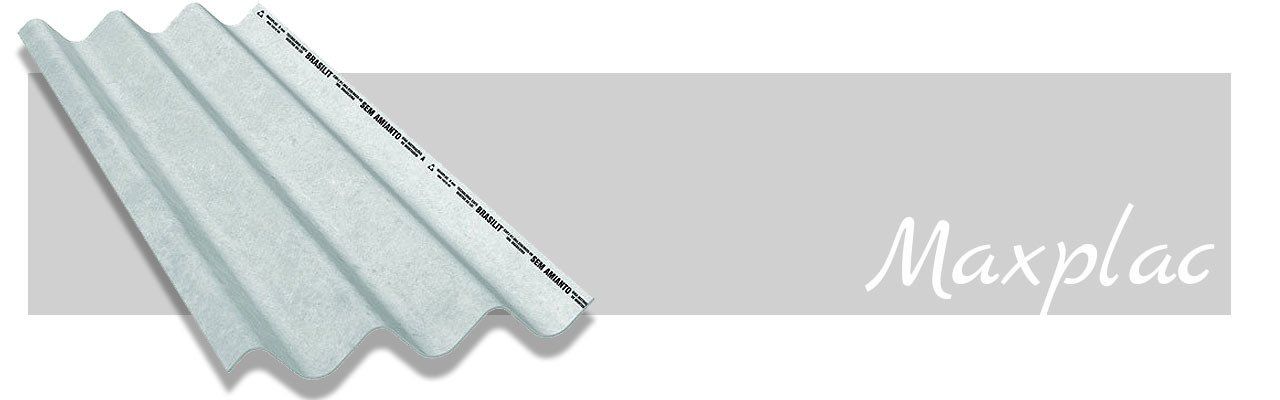

Maxplac

Versatilidade

Atende às mais variadas soluções arquitetônicas, vencendo grandes vãos livres com segurança e resistência. Oferece a grande vantagem de ser mais leve quando comparada aos demais perfis estruturais. Versátil e eficiente tanto em coberturas como em fechamentos laterais.

Aplicação ideal

Obras residenciais, comerciais e industriais dos mais variados portes.

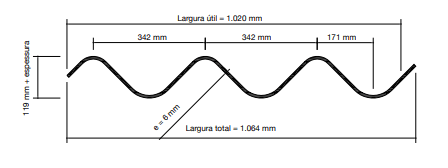

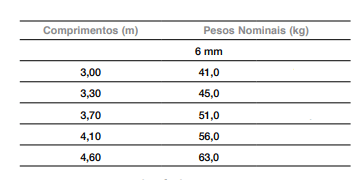

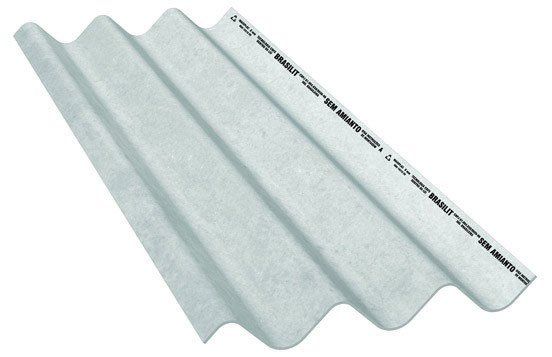

Dimensões da telha

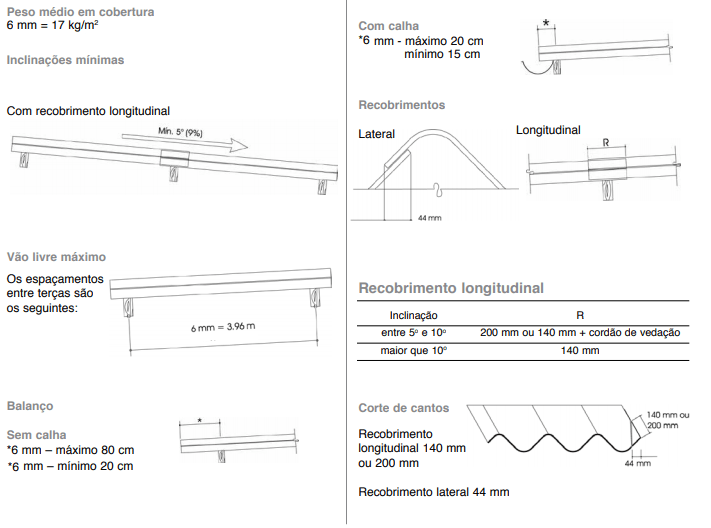

Características básicas

O que você precisa saber

Fixação

As telhas Maxiplac são fixadas nas cristas da segunda e da terceira onda e, nos beirais, nas cristas da primeira, da segunda e da terceira onda. Os apoios devem ter largura mínima de 6 cm.

Peças complementares

cumeeira articulada Maxiplac

cumeeira shed maxiplac

Rufo de maxiplac

Placa de Ventilação

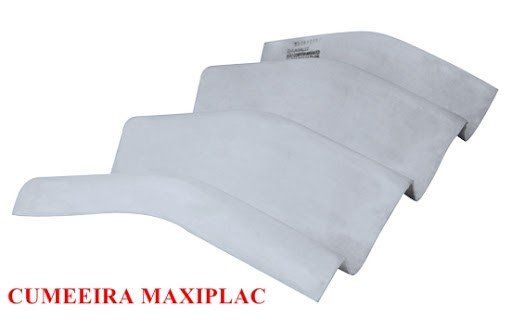

Cumeeira normal

Usada para recobrir o encontro de duas águas de telhados com inclinação entre 5° (9%) e 15° (18%).

Dimensões básicas

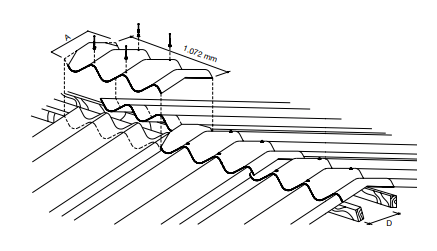

FIXAÇÃO

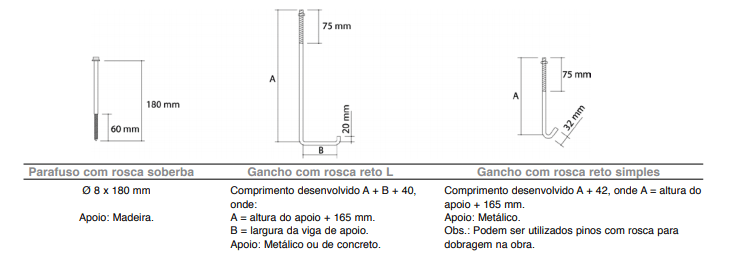

Fixar a cumeeira normal em conjunto com as telhas, usando quatro parafusos Ø 8 mm x 180 mm ou ganchos com rosca Ø 8 mm nas cristas da segunda e da terceira onda.

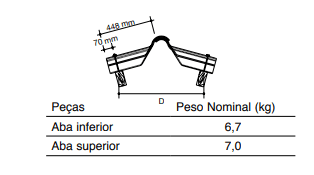

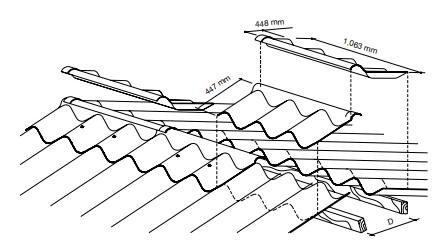

CUMEEIRA ARTICULADA

Composta de duas peças que se unem por articulação. É usada no recobrimento do encontro de duas águas do telhado.

Uso recomendado em inclinações a partir de 5° (9%) até o máximo de 27° (50%).

Dimensões básicas

Fixação

Fixar em conjunto com as telhas usando parafusos com rosca soberba 8 mm x 180 mm e conjunto de vedação ou ganchos com rosca.

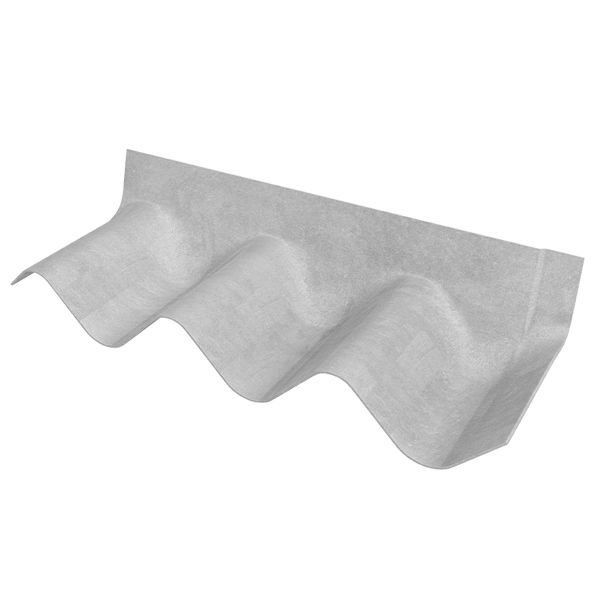

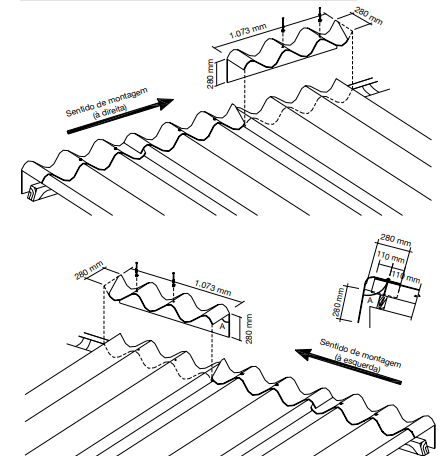

Cumeeira Shed

Usada normalmente nos telhados shed (alpendres, galpões, etc.). Possui aba plana para arremate com a parede.

Montagem

Inclinação mínima de 5° (9%). Especificar as peças de acordo com o sentido de montagem (direita, esquerda) e o ângulo “A”. Colocar a terça de modo que o acessório de fixação fique à distância mínima de 110 mm da borda da peça. Observar o recobrimento mínimo de 100 mm entre a aba plana e a parede.

Dimensões básicas

Fixações

Fixar em conjunto com as telhas usando parafusos com rosca soberba Ø 8 x 180 mm ou ganchos com rosca. Os elementos de fixação devem ser colocados na aba ondulada da cumeeira. Montagem Inclinação mínima de 5° (9%). Especificar as peças de acordo com o sentido de montagem (direita, esquerda) e o ângulo “A”. Colocar a terça de modo que o acessório de fixação fique à distância mínima de 110 mm da borda da peça. Observar o recobrimento mínimo de 100 mm entre a aba plana e a parede. Dimensões básicas Largura total 1.073 mm Largura útil 1.020 mm Aba 280 mm Peso nominal 6,3 kg Espessura 5 mm Cumeeira shed 1.064 mm 280

 Cálculo do ângulo "A" A = 90º - Inclinação do telhado em graus

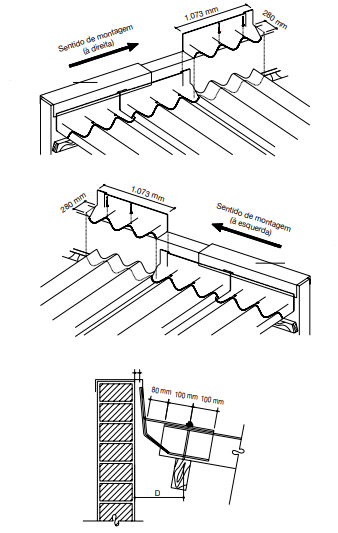

Rufo

Usado para arremate da cobertura com paredes, lanternins, caixas-d’água, etc.

Montagem

O rufo direito é usado para montagem de telhas da esquerda para a direita, o rufo esquerdo é usado para montagem da direita para a esquerda

Dimensões básicas

Fixação

Fixar em conjunto com as telhas usando parafusos com rosca soberba e conjunto de vedação Ø 8 x 180 mm ou gancho com rosca nas cristas da segunda e da terceira onda.

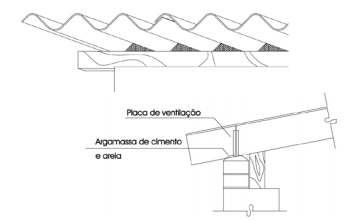

Placa de ventilação

Colocada nos espaços existentes entre as ondas e o apoio. Impede a penetração de aves ou pequenos animais sob a cobertura, permitindo ainda a renovação do ar graças às suas frestas.

Fixação

Deve ser colada com massa base epóxi. (1 kg para 60 placas de ventilação). Espessura
