INSTALAÇÃO

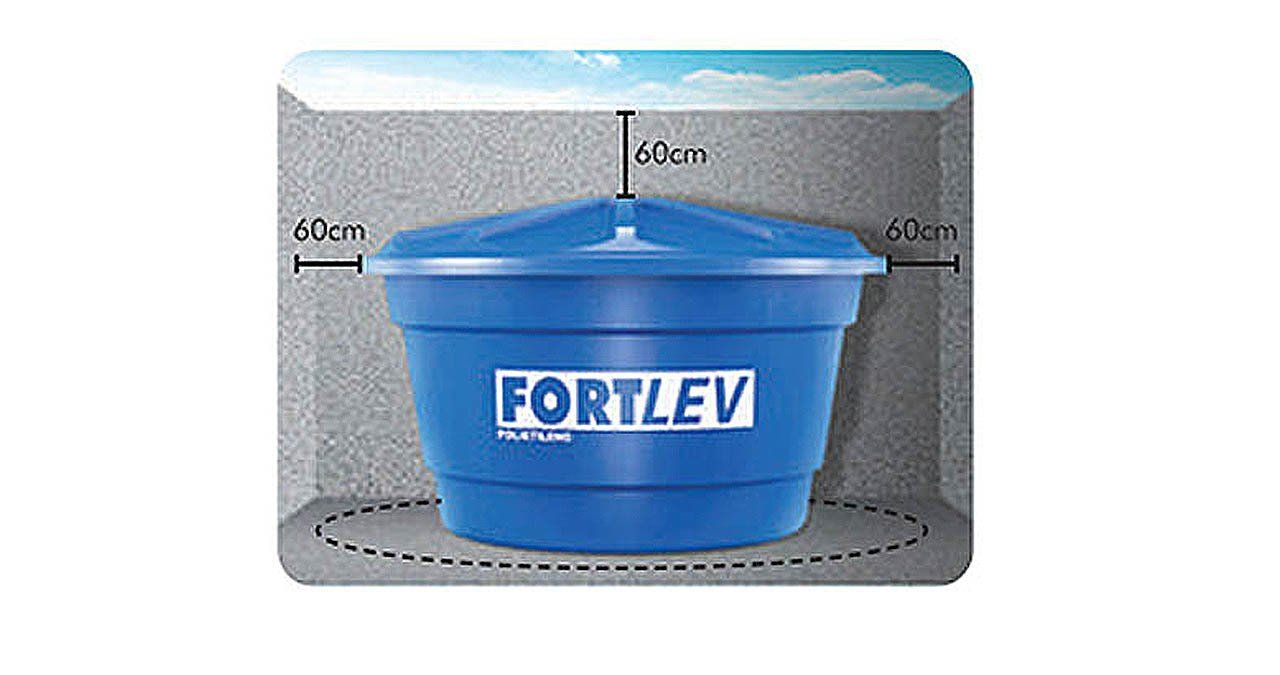

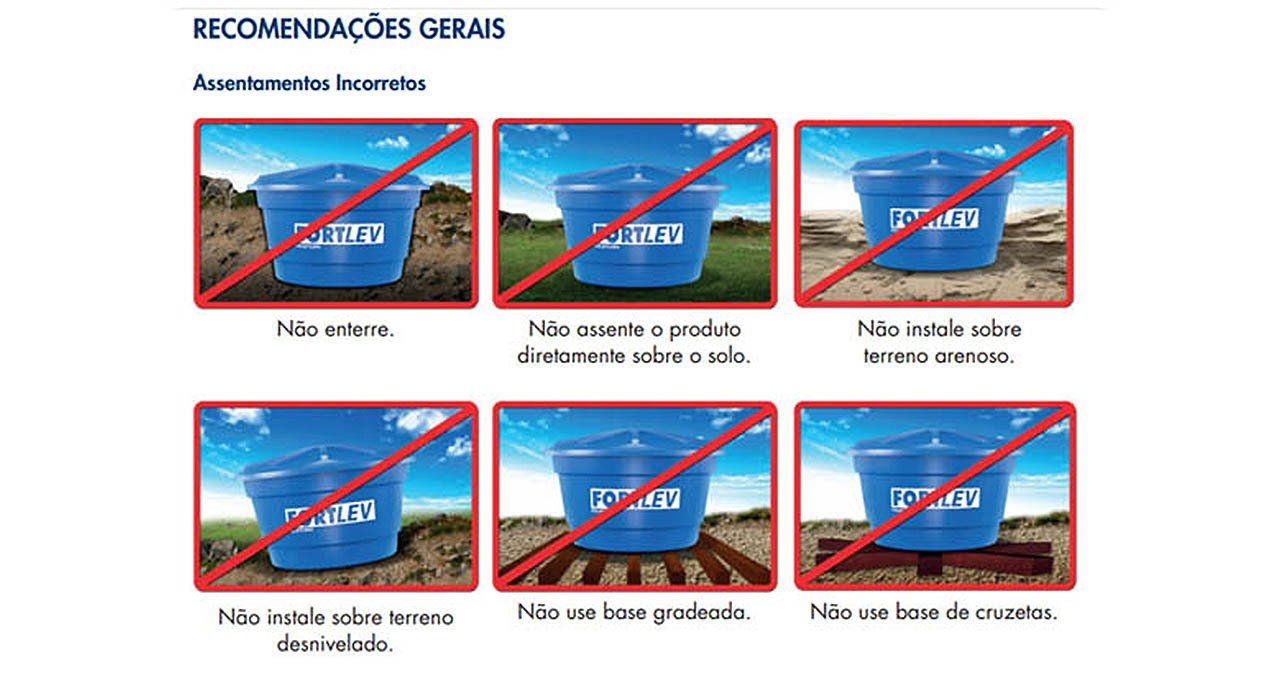

Local de Instalação e base de assentamento A instalação deve ser feita em local que apresente condições adequadas de ventilação, deixando no mínimo de 60 cm em volta de todo o reservatório, além de proporcionar fácil acesso para inspeção, limpeza do seu interior e possíveis substituições e/ou reparos dele e de seus componentes. O produto deve ser apoiado sobre uma base rígida, horizontal, plana, nivelada, isenta de qualquer irregularidade, com superfície maior que o fundo do reservatório, de tal forma que ele esteja integralmente apoiado sobre a base, e com resistência capaz de suportar o reservatório cheio.

Instalação Hidráulica

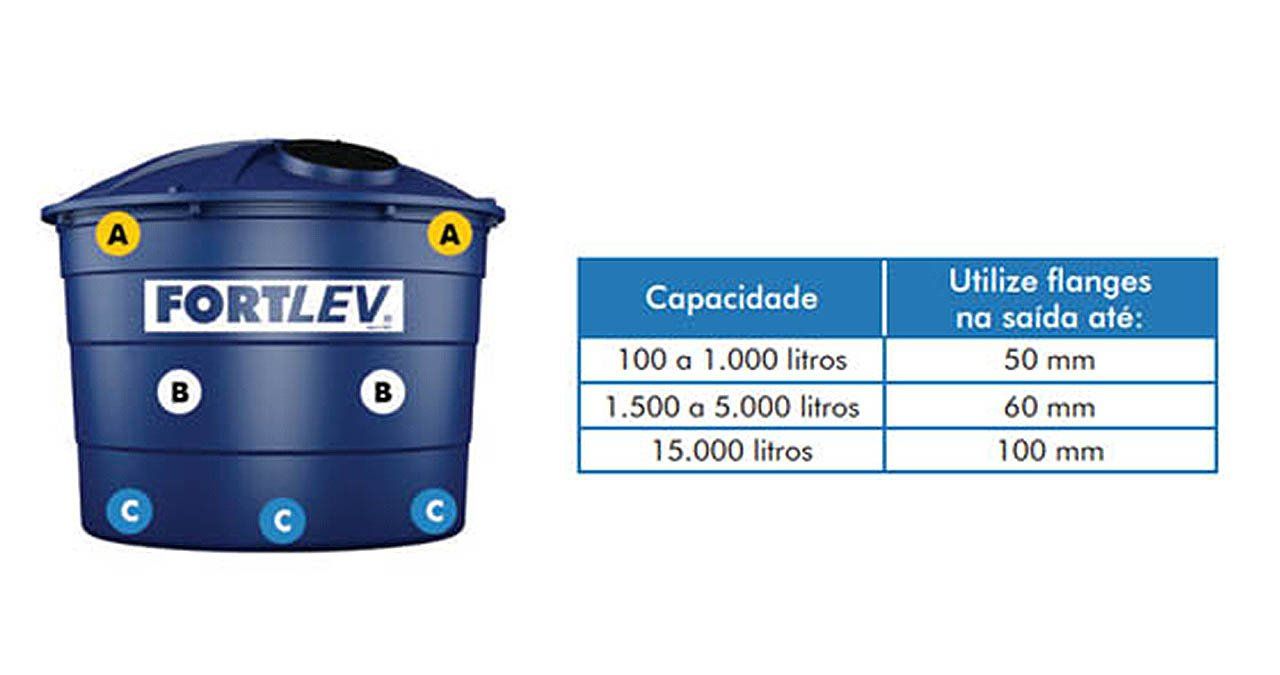

Furação Correta Fure apenas com o serra-copo, compatível com o adaptador flange, somente nos painéis planos, ou nos locais indicados no produto. Utilize o ponto existente nos painéis como guia central para furação.

A - Painel Superior - Adaptador (Flange) até Ø 60 mm.

B - Parte Intermediária - Adaptador (Flange) até Ø 85 mm. Quando um Adaptador (Flange) for instalado na parte intermediária do reservatório, deve ser instalado somente nos locais indicados para a furação (ver fi gura 03). Fazer apenas um furo nesta área.

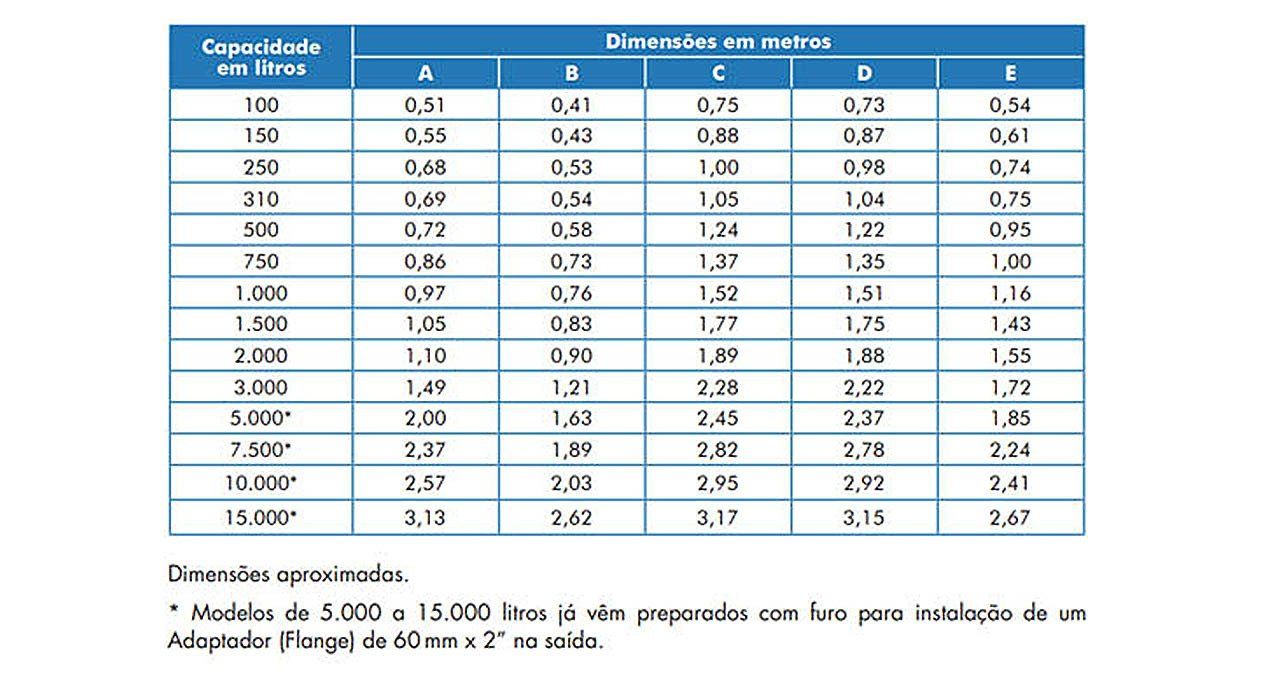

C - Parte Inferior - Adaptador (Flange) até Ø 110 mm. Modelos acima de 5.000 L já vem preparado para instalação de adaptador de 60 mm x 2” na saída.
